ATL HEAVY PLUS evo

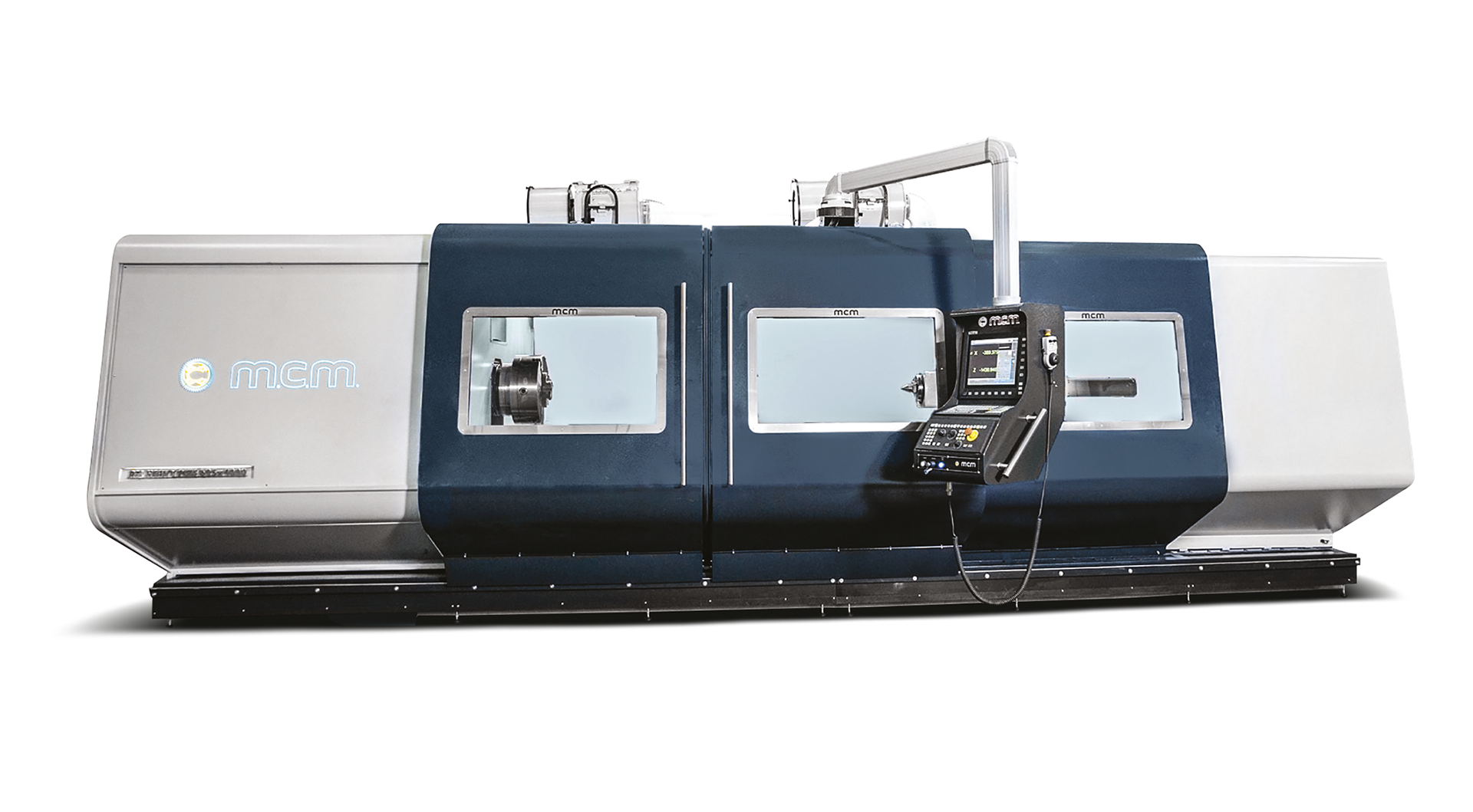

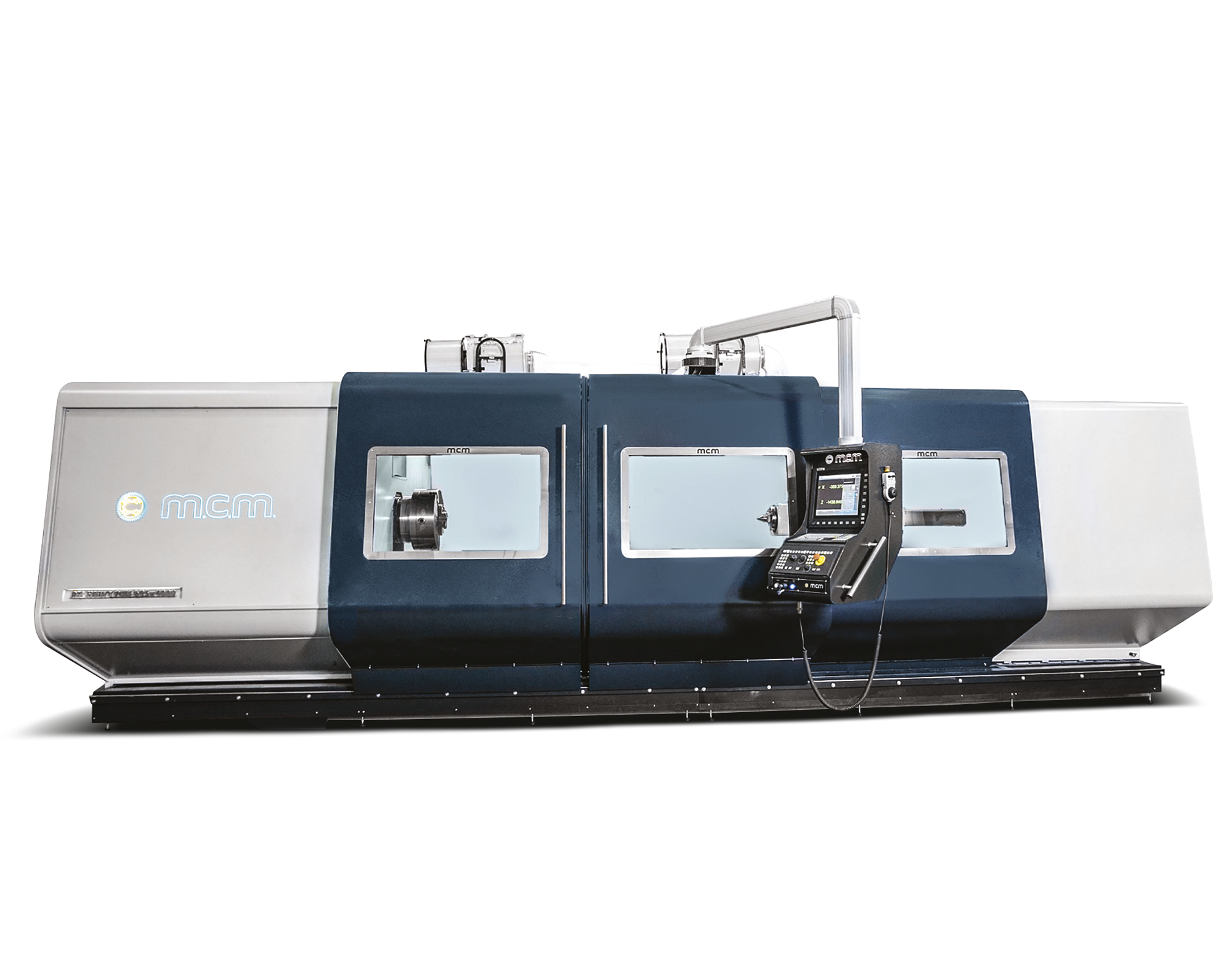

L’ATL HEAVY PLUS evo rappresenta l’evoluzione del modello HEAVY per chi deve lavorare pezzi di grandi dimensioni con maggiore margine di carico e rigidità. La struttura monolitica del banco e il basamento maggiorato migliorano il comportamento dinamico della macchina lungo tutta la corsa.
La configurazione PLUS porta la lunghezza tornibile a 16 metri e il diametro lavorabile a 1.600 mm; la portata arriva a 10.000 kg, supportata da un mandrino con potenza fino a 71 kW. L’insieme di questi elementi rende la macchina adatta a componenti voluminosi che richiedono cicli prolungati e condizioni di taglio stabili.
Nonostante la scala, le zone operative restano ordinate e facilmente raggiungibili, facilitando le fasi di attrezzaggio e controllo. L’ATL HEAVY PLUS evo è indicato per officine che lavorano pezzi grandi e cercano una macchina in grado di sostenere ritmi produttivi continuativi.
- 3° guida di appoggio
- Struttura monolitica
- Canotto contropunta rotante
| Caratteristiche tecniche | 500 | 625 | 700 | 800 | |
|---|---|---|---|---|---|
| ALTEZZA PUNTE | mm | 500 | 625 | 700 | 800 |
| DIAMETRO AMMESSO SUL BANCO | mm | 1000 | 1250 | 1400 | 1600 |
| DIAMETRO AMMESSO SULLA SLITTA | mm | 610 | 850 | 1000 | 1200 |
| DISTANZA TRA LE PUNTE | mm | 1500 ... 16000 | |||
| MAX. PESO AMMESSO TRA LE PUNTE | Kg | 10000 | |||
| LARGHEZZA DEL BANCO | mm | 755 | |||
| NUMERO DELLE GUIDE | N. | 3 (2+1) | |||
| STRUTTURA | Monolitica | ||||
| DIAMETRO FORO DEL MANDRINO | mm | 130 [ Opt. 160 ] | |||
| NASO DEL MANDRINO | ISO | A2-15 | |||
| GAMME VELOCITÀ (Automatiche) | N. | 2 | |||
| VELOCITÀ DEL MANDRINO | rpm | 0÷800 | |||
| POTENZA MOTORE MANDRINO (S6/S1)) | Kw | 56/37 [ Opt. 71/51 ] | |||
| CORSA CARRO TRASVERSALE | mm | 700 | 800 | ||
| MOVIMENTO RAPIDO ASSE X-Z | m/min | 8 | |||
| DIAMETRO CANOTTO CONTROPUNTA | mm | 200 canotto rotante | |||
| CORSA CANOTTO CONTROPUNTA | mm | 300 | |||
| CONO INTERNO CANOTTO CONTROPUNTA | Morse | 6 | |||
| CONTROLLO NUMERICO | Mod. | Fagor [ Opt. Fanuc / Siemens / Heidenhain ] | |||
| Peso | 500 | 625 | 700 | 800 | |
|---|---|---|---|---|---|
| PESO DEL TORNIO DA 3000 mm (D.P.) | Kg | 16500 | 17000 | 17500 | 18000 |
| OGNI METRO SUPPLEMENTARE | Kg | +2000 | |||
| Optional | |||||
|---|---|---|---|---|---|
| GRANDE PASSAGGIO BARRA | Ø mm | 270 - 320 - 380 - 430 - 510 | |||
Dotazioni standard
- Struttura monolitica
- Testa con n. 2 gamme automatiche
- Guida inferiore
(3° guida) - Contropunta con canotto interno rotante
- Spostamento della contropunta lungo il bancale motorizzato
- Volantino elettronico portatile
- CNC FAGOR o SIEMENS o FANUC o HEIDENHAIN
- Bancale – Gambe – Testa – Contropunta – Carri realizzati mediante fusione di ghisa
- Guide del bancale temprate ad induzione (durezza 50/55 HRC) e rettificate
- Linea mandrino supportata mediante cuscinetti di alta precisione
- Scorrimento dei carri su materiale antifrizione
- Viti a ricircolo di sfere rettificate ad alta precisione su asse X e Z Torni con D.P. >5000 mm: Movimento asse Z mediante sistema a cremagliera
(temprata e rettificata) - Impianto elettrico con comandi a bassa tensione, è disposta in apposito armadietto chiuso ermeticamente. Il materiale è originale Siemens e/o Schneider
- Lubrificazione automatica gestita da CNC
- Carenatura completa con ante scorrevoli ed illuminazione della zona lavoro con lampade a led
- Pulsantiera di controllo e programmazione, video e volantini montati su pensile mobile e orientabile
(per collocarlo nella posizione più favorevole all’operatore) - Protezioni telescopiche delle guide trasversali
- Protezioni a norma di legge
- Vasca o vasche per la raccolta dei trucioli su ruote
- Impianto refrigerante con elettropompa
- Micron di sicurezza (anti collisione) per asse X, Z e contorpunta
- Fine corsa per asse X, Z e conrtopunta
- Luce a 3 colori
- Scambiatore di calore per raffreddamento olio nella testa
- Chiavi di servizio
- Manuali
- Macchina a norme CE
Dotazioni opzionali
- Autocentranti idraulici o pneumatici
- Autocentranti manuali
- Piattaforma manuale a 4 morsetti indipendenti
- Torretta manuale
- Torretta automatica a 4 posizioni
- Torretta automatica a disco a 8/12 posizioni
- Torrette automatica a disco MOTORIZZATA a 8/12 posizioni
- Asse “C” in continuo con movimento tramite motore mandrino o motore indipendente
- Asse “Y”
- Canotto contropunta con movimento idraulico
- Contropunta con bloccaggio/sbloccaggio idraulico della base contropunta lungo il bancale
- Evacuatore di trucioli
- Lunetta idraulica
- Lunetta fissa
- Lunetta a culla per grandi pesi
- Lunetta mobile
- Supporto portabareno
- Unità di rettifica
- Unità di fresatura
- Volantino elettronico portatile
- Condizionatore armadio elettrico
- Aspiratore fumi
- Sonda di misura dell’utensile
- Sonda di misura del pezzo
