TC
225 - 260 - 300 - 350

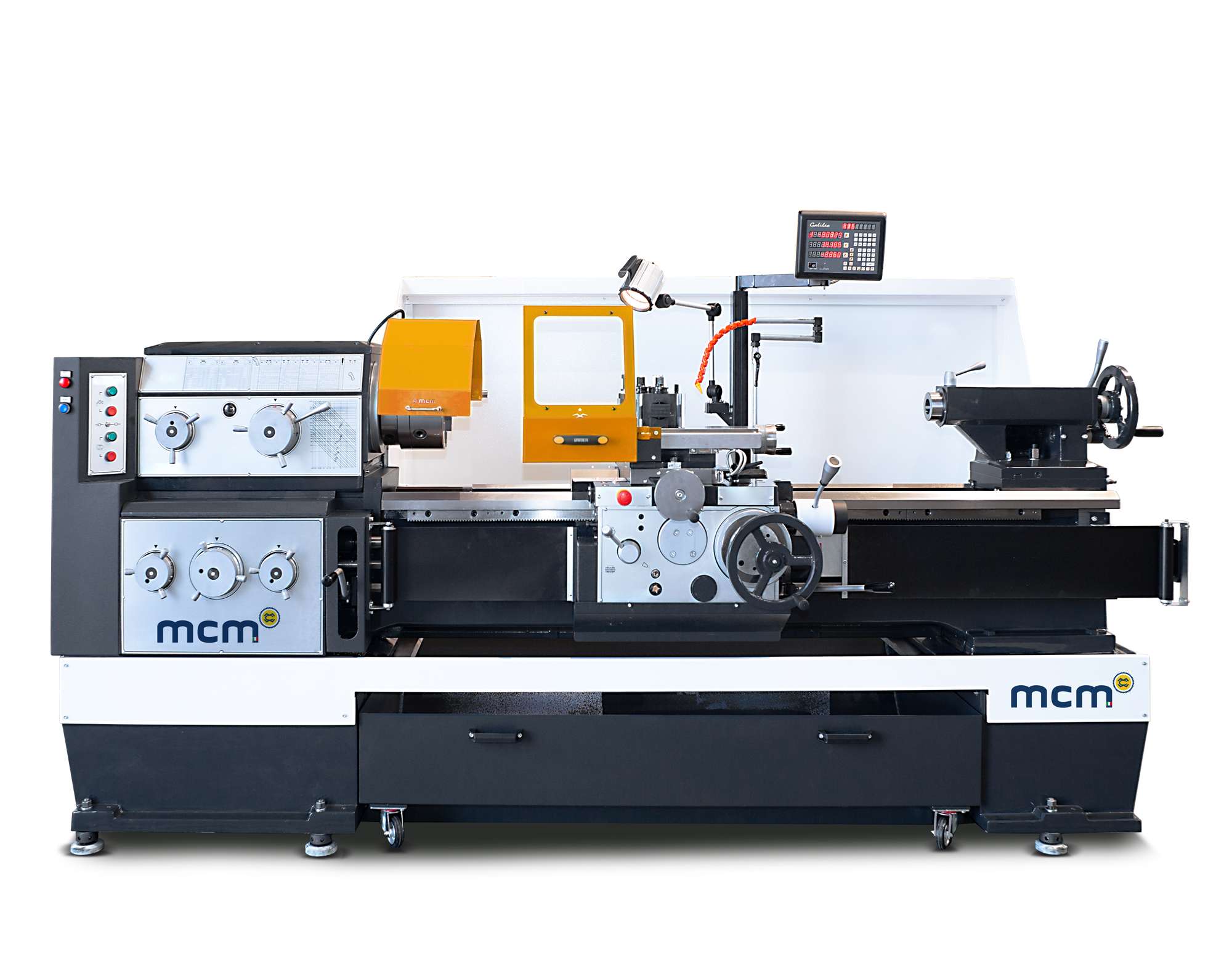

Affidabile e intramontabile, il tornio TC è realizzato secondo la migliore tradizione italiana nella costruzione di macchine utensili. Progettato per coniugare robustezza e praticità, è estremamente maneggevole e consente operazioni precise e veloci mantenendo un’elevata stabilità.
Offre una lunghezza tornibile massima di 5000 mm, un diametro tornibile di 700 mm e un motore mandrino da 7,5 kW. Il TC è in grado di affrontare lavorazioni impegnative garantendo livelli di prestazione costanti.
La struttura solida consente di gestire lavorazioni medio-pesanti con continuità, mentre l’impostazione operativa essenziale favorisce un utilizzo immediato e professionale.
- Doppia frizione meccanica
| Caratteristiche tecniche | 225 | 260 | 300 | 350 | |
|---|---|---|---|---|---|
| ALTEZZA PUNTE | mm | 225 | 260 | 300 | 350 |
| DIAMETRO AMMESSO SUL BANCO | mm | 450 | 520 | 600 | 700 |
| DIAMETRO AMMESSO SULLA SLITTA | mm | 230 | 300 | 380 | 480 |
| DISTANZA PUNTE | mm | 1000 - 1500 - 2000 - 3000 - 4000 - 5000 | |||
| LARGHEZZA DEL BANCO | mm | 400 | |||
| DIAMETRO FORO MANDRINO | mm | 82 / 105 | |||
| NASO DEL MANDRINO | Camlock | 8" / 11" | |||
| NUMERO VELOCITÀ DEL MANDRINO | N. | 24 / 12 | |||
| VELOCITÀ DEL MANDRINO | rpm | 9:1600 / 16:1200 | |||
| POTENZA MOTORE MANDRINO | Kw | 7.5 [Opt. 9.2 - 11] | |||
| AVANZAMENTI LONGITUDINALI | mm/rev | (93) 0.028 - 6.43 / (65) 0.063 - 2.52 | |||
| AVANZAMENTI TRASVERSALI | mm/rev | (93) 0.012 - 2.73 / (65) 0.027 - 1.07 | |||
| PASSI METRICI | mm | (54) 0.5 - 224 / (22) 1 - 14 | |||
| PASSI WHITWORTH | T.P.I. | (54) 1/8 - 72 / (25) 2 - 28 | |||
| PASSI MODULARI | mm | (54) 0.5 - 112 / (18) 0.5 - 7 | |||
| PASSI DIAMETRAL PITCH | DP | (54) 1/4 - 64 / (24) 4 - 56 | |||
| CORSA CARRO TRASVERSALE | mm | 300 | 340 | ||
| CORSA CARRELLINO PORTAUTENSILI | mm | 130 | 150 | ||
| DIAMETRO CANOTTO CONTROPUNTA | mm | 75 | 85 | ||
| CORSA CANOTTO CONTROPUNTA | mm | 150 | 200 | ||
| CONO INTERNO CANOTTO CONTROPUNTA | Morse | 5 | |||
| Peso | 225 | 260 | 300 | 350 | |
|---|---|---|---|---|---|
| TC x 1000 | Kg | 2800 | 3000 | 3100 | 3200 |
| TC x 1500 | Kg | 3100 | 3400 | 3500 | 3600 |
| TC x 2000 | Kg | 3500 | 3800 | 3900 | 4000 |
| TC x 3000 | Kg | 4300 | 4600 | 4700 | 4800 |
| TC x 4000 | Kg | 5400 | 5500 | 5600 | |
| TC x 5000 | Kg | 6200 | 6300 | 6500 |
| Optional | |||||
|---|---|---|---|---|---|
| TORNIO CON ALTEZZA PUNTE | mm | 400 | |||
| VELOCITÀ INFINTAMENTE VARIABILE | |||||
Dotazioni standard
- Bancale – Gambe – Testa – Contropunta – Carri realizzati mediante fusione di ghisa
- Guide del bancale temprate ad induzione e rettificate
- Testa con ingranaggi temprati e rettificati; ll mandrino è montato su cuscinetti di alta precisione
- Scorrimento dei carri su materiale antifrizione
- Impianto elettrico con comandi a bassa tensione, è disposta in apposito armadietto chiuso ermeticamente. Il materiale è originale Siemens e/o Schneider
- Bussola di riduzione del cono mandrino
- 2 Punte fisse
- Ripari antinfortunistici a norme CE: Protezione del mandrino con schermo antinfortunistico con microinterruttore di sicurezza interbloccato – Protezione della torretta con schermo antinfortunistico – Protezione posteriore su tutta la lunghezza del macchinario – Protezione vite madre e barre avanzamenti – Fungo di emergenza – Emergenza a filo per la lunghezza del tornio
- Vasca o vasche per la raccolta dei trucioli
- Impianto refrigerante con elettropompa
- Lubrificazione centralizzata delle guide con pompa automatica
- Lunetta fissa e lunetta mobile
- Chiavi di servizio
- Manuali
- Macchina a norme CE
- Doppia frizione meccanica
- Freno elettromagnetico
- Avanzamenti rapidi
- Aria sulla contropunta per facilitare lo scorrimento lungo il bancale
Dotazioni opzionali
- Torretta portautensili manuale: Quadra – A cambio rapido – Girevole – Multifix
- Autocentrante manuale a 3 o 4 morsetti
- Piattaforma a 4 morsetti indipendenti
- Contropunta rotante
- Visualizzatore di quote 2 o 3 assi
- Lunetta fissa con Ø maggiori rispetto allo standard
- Arresto rotante a 6 posizioni
- Contafiletti
- Illuminazione della zona lavoro
- Velocità a giri variabili (Inverter)
(Standard su mod. T, TC Heavy, TC Heavy Plus e TC Megalos) - Velocità di taglio costante
- Carrellino motorizzato
(Standard su mod. TC Megalos) - Spostamento motorizzato della contropunta
(Standard su mod. TC Heavy Plus e TC Megalos) - Apparecchio per tornire conico
- Rettifica
- Piedini di livellamento e ancoraggio
