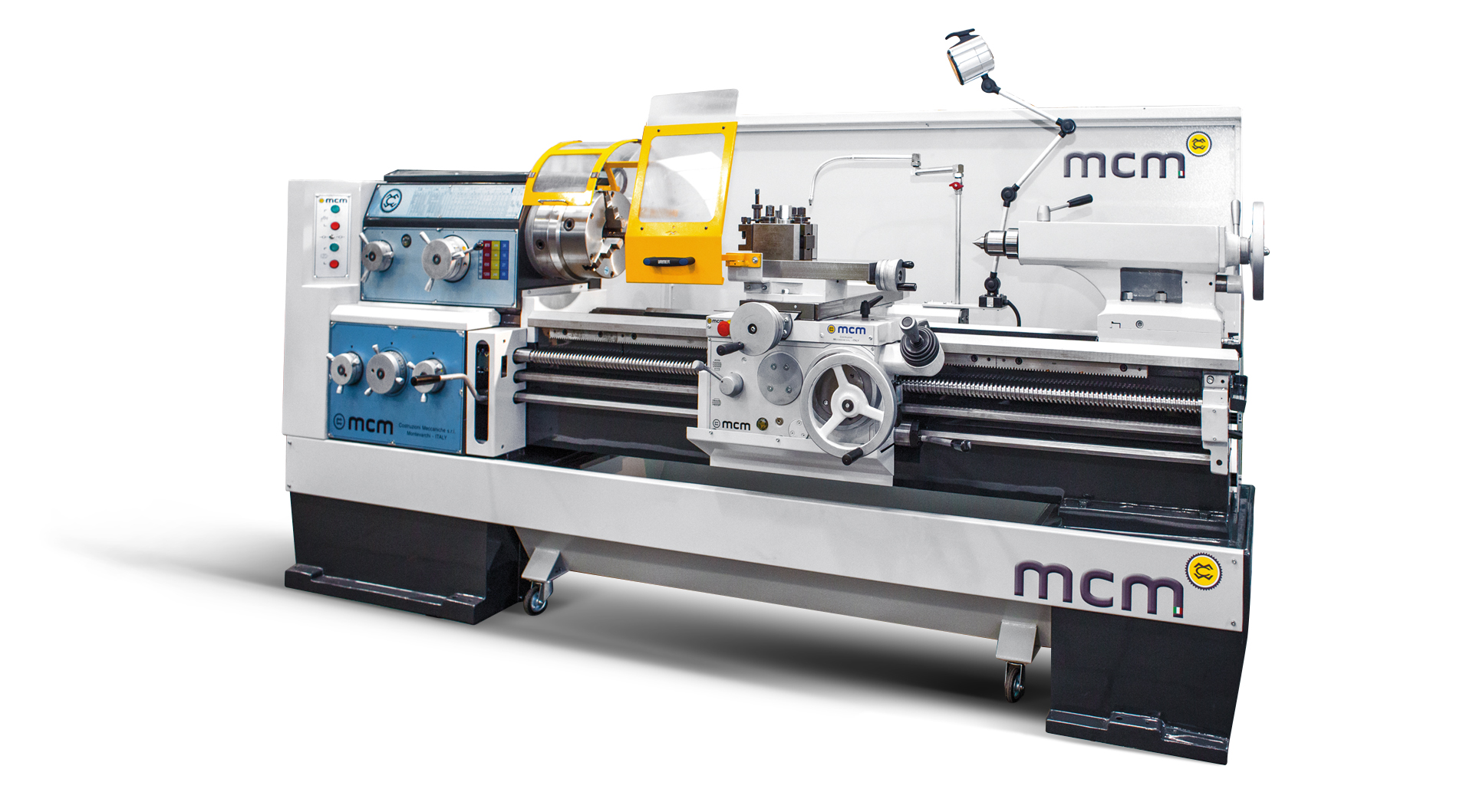

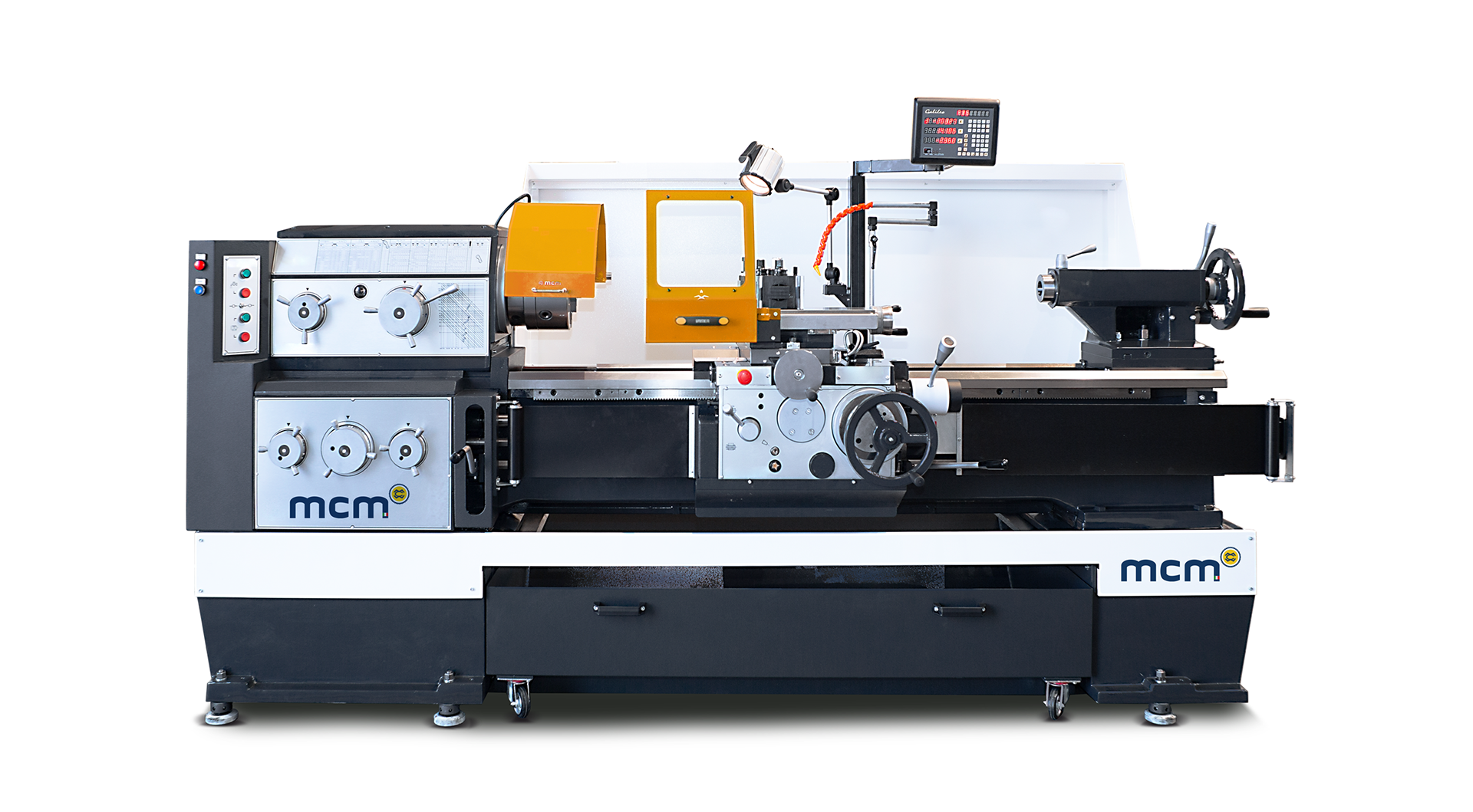

TC
225 - 260 - 300 - 350
| Caratteristiche tecniche | 225 | 260 | 300 | 350 | |
|---|---|---|---|---|---|
| Altezza Punte | mm | 225 | 260 | 300 | 350 |
| Diametro ammesso sul banco | mm | 450 | 520 | 600 | 700 |
| Diametro ammesso sulla slitta | mm | 230 | 300 | 380 | 480 |
| Diametro ammesso sull'incavo | mm | 620 | 690 | 770 | 870 |
| Distanza punte | mm | 1000 - 1500 - 2000 - 3000 - 4000 - 5000 | |||
| Larghezza del banco | mm | 400 | |||
| Diametro foro mandrino | mm | 82 / 105 | |||
| Naso del mandrino | Camlock | 8" / 11" | |||
| Numero velocità del mandrino | N. | 24 / 12 | |||
| Velocità del mandrino | rpm | 9:1600 / 16:1200 | |||
| Potenza motore mandrino | Kw | 7.5 (9.2) | 9.2 (11) | ||
| Avanzamenti longitudinali | mm/rev | (93) 0.028 - 6.43 / (65) 0.063 - 2.52 | |||
| Avanzamenti trasversali | mm/rev | (93) 0.012 - 2.73 / (65) 0.027 - 1.07 | |||
| Passi metrici | mm | (54) 0.5 - 224 / (22) 1 - 14 | |||
| Passi whitworth | T.P.I. | (54) 1/8 - 72 / (25) 2 - 28 | |||
| Passi modulari | mm | (54) 0.5 - 112 / (18) 0.5 - 7 | |||
| Passi diametral pitch | DP | (54) 1/4 - 64 / (24) 4 - 56 | |||
| Corsa carro trasversale | mm | 300 | 340 | ||
| Corsa carrellino portautensili | mm | 130 | 150 | ||
| Diametro canotto contropunta | mm | 75 | 85 | ||
| Corsa canotto contropunta | mm | 150 | 200 | ||
| Cono interno canotto contropunta | Morse | 5 | |||
| Peso | 225 | 260 | 300 | 350 | |
|---|---|---|---|---|---|
| TC x 1000 | Kg | 2600 | 2800 | 2900 | 3000 |
| TC x 1500 | Kg | 2900 | 3200 | 3300 | 3400 |
| TC x 2000 | Kg | 3300 | 3600 | 3700 | 3800 |
| TC x 3000 | Kg | --- | 4400 | 4500 | 4600 |
| TC x 4000 | Kg | --- | --- | 5300 | 5400 |
| TC x 5000 | Kg | --- | --- | 6100 | 6200 |
| Optional | ||
|---|---|---|
| Tornio con altezza punte | mm | 400 |
Dotazioni standard
- Bancale – Gambe – Testa – Contropunta – Carri realizzati mediante fusione di ghisa
- Guide del bancale temprate ad induzione e rettificate
- Testa con ingranaggi temprati e rettificati; ll mandrino è montato su cuscinetti di alta precisione
- Doppia frizione meccanica
- Freno elettromagnetico
- Avanzamenti rapidi
- Aria sulla contropunta per facilitare lo scorrimento lungo il bancale
- Impianto elettrico con comandi a bassa tensione, è disposta in apposito armadietto chiuso ermeticamente. Il materiale è originale Siemens e/o Schneider
- Bussola di riduzione del cono mandrino
- 2 Punte fisse
- Ripari antinfortunistici a norme CE: protezione del mandrino con schermo antinfortunistico in plexiglas con microinterruttore di sicurezza – protezione della torretta con schermo antinfortunistico – protezione posteriore su tutta la lunghezza del macchinario – protezione vite madre e barre avanzamenti – fungo di emergenza
- Vasca o vasche per la raccolta dei trucioli su ruote
- Impianto refrigerante con elettropompa
- Lubrificazione centralizzata delle guide con pompa automatica
- Lunetta fissa e lunetta mobile
- Chiavi di servizio – Certificato di collaudo – Schema elettrico completo – Manuale d’istruzione e manutenzione – Macchina a norme CE
Dotazioni opzionali
- Torretta portautensili manuale: Quadra – A cambio rapido – Girevole – Multifix
- Autocentrante manuale a 3 o 4 morsetti
- Piattaforma a 4 morsetti indipendenti
- Contropunta rotante
- Visualizzatore di quote 2 o 3 assi
- Lunetta fissa con Ø maggiori rispetto allo standard
- Arresto rotante a 6 posizioni
- Contafiletti
- Illuminazione della zona lavoro
- Velocità a giri variabili (Inverter)
- Velocità di taglio costante
- Carrellino motorizzato
- Spostamento motorizzato della contropunta
- Apparecchio per tornire conico
- Rettifica
- Piedini di livellamento e ancoraggio
