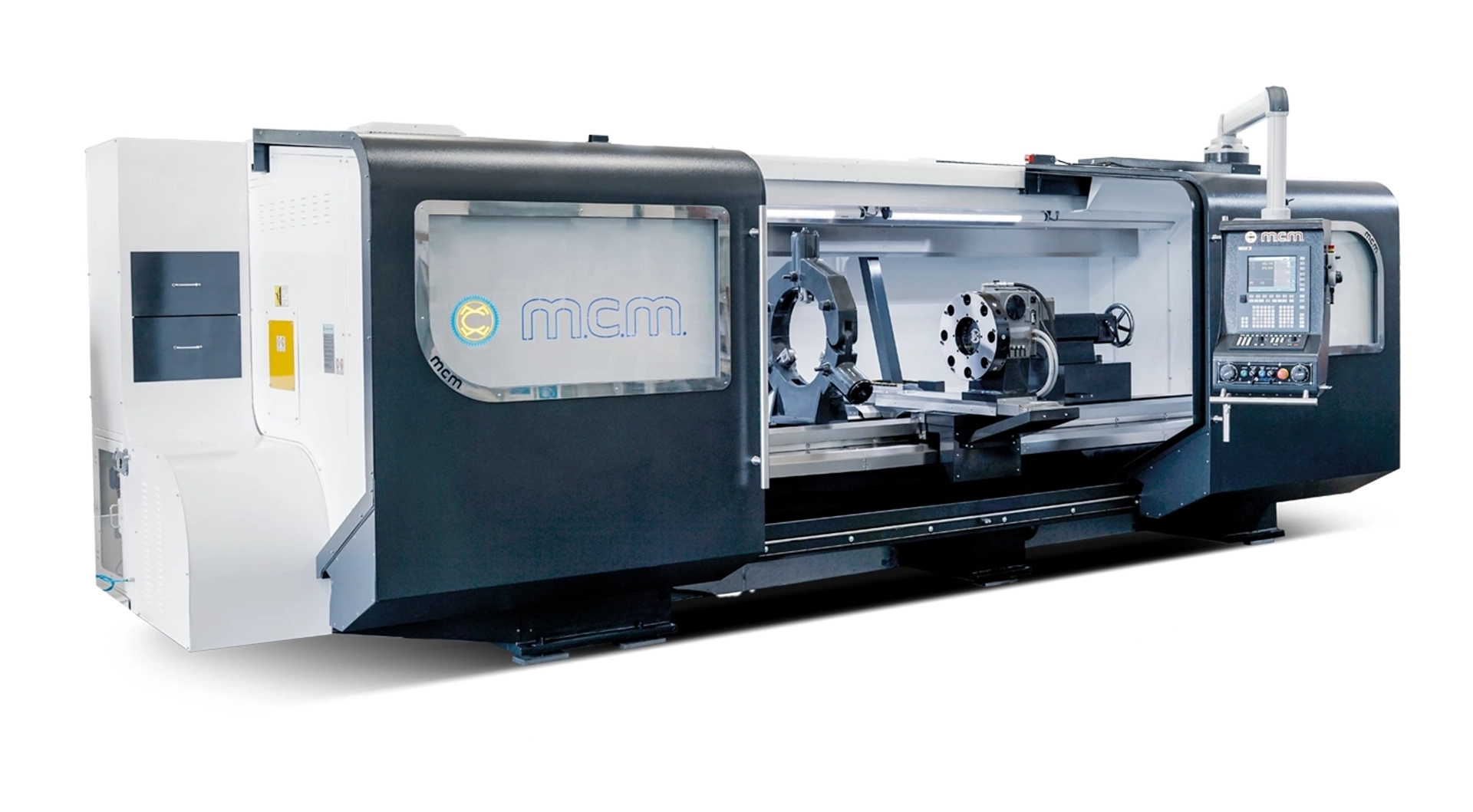

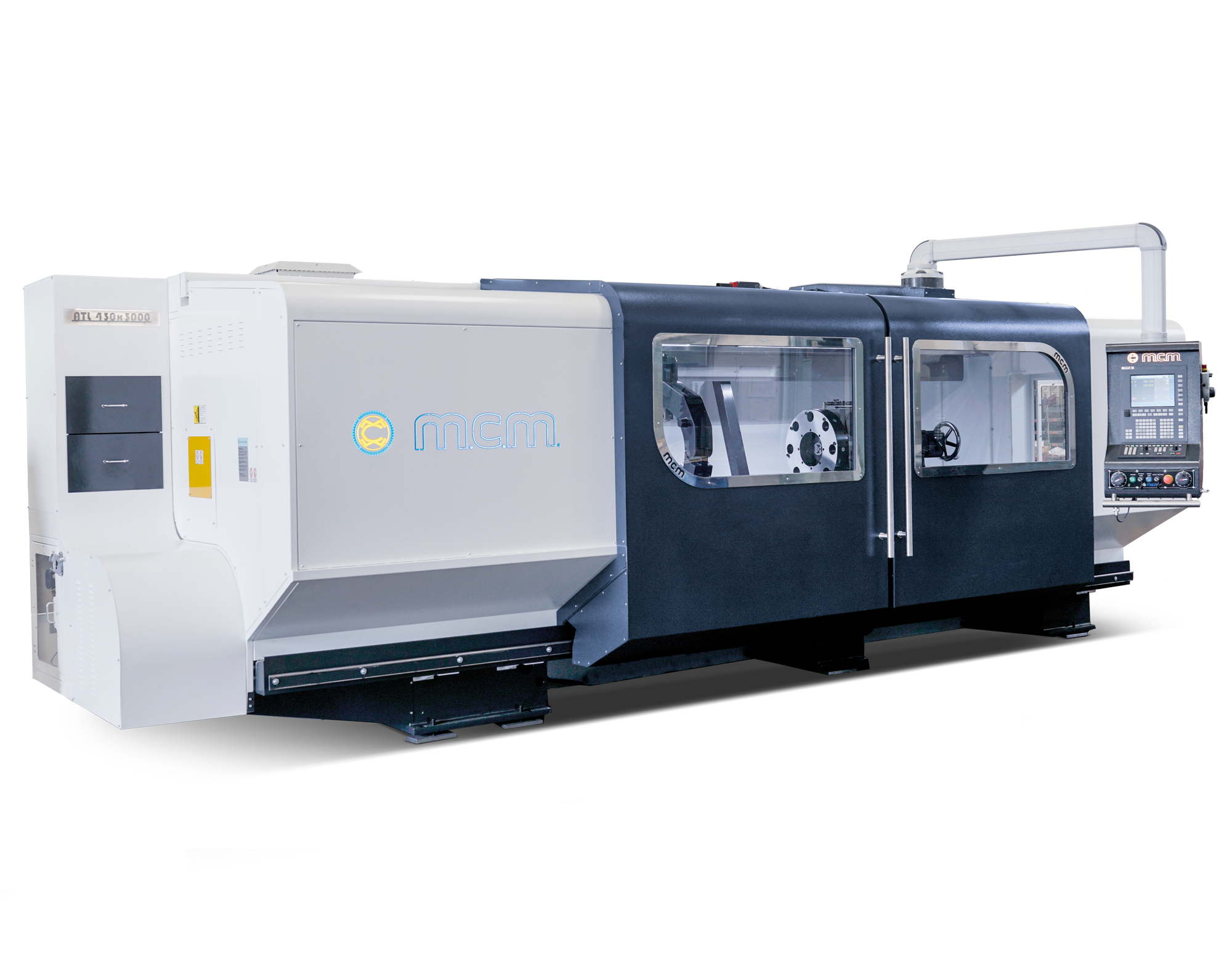

ATL evo
320 - 380 - 430 - 500
| Caratteristiche tecniche | 320 | 380 | 430 | 500 | |
|---|---|---|---|---|---|
| Controllo numerico | Mod. | Fagor (Fanuc / Siemens / Heidenhain) | |||
| Altezza punte | mm | 320 | 380 | 430 | 500 |
| Diametro ammesso sul banco | mm | 640 | 760 | 860 | 1000 |
| Diametro ammesso sulla slitta | mm | 350 | 500 | 600 | 720 |
| Distanza tra le punte | m | 1.5 - 2 - 3 - 4 - 5 - 6 | |||
| Larghezza del banco | mm | 530 | 560 | ||
| Peso Max ammesso tra le punte | Kg | 3000 | |||
| Diametro foro del mandrino | mm | 103 (130) | 132 (260 - 315 - 358) | ||
| Naso del mandrino | Camlock | 11" | |||
| Gamme velocità (Automatiche) | N. | 2 | |||
| Velocità del mandrino | rpm | 0:1600 (0:1400) | 0:1400 | ||
| Potenza motore mandrino (S6/S1) | Kw | 33/22 (45/30) | |||
| Corsa carro trasversale | mm | 430 | 500 | ||
| Movimento rapido asse X-Z | m/min | 9 | |||
| Diametro canotto punta | mm | 100 | 105 | ||
| Corsa canotto contropunta | mm | 250 | 220 | ||
| Cono interno canotto contropunta | Morse | 5 | 6 | ||
| Peso | 320 | 380 | 430 | 500 | |
|---|---|---|---|---|---|
| ATL evo x 1500 | Kg | 6300 | 6600 | 6900 | 7200 |
| ATL evo x 2000 | Kg | 6700 | 7000 | 7300 | 7600 |
| ATL evo x 3000 | Kg | 7500 | 7800 | 8100 | 8400 |
| ATL evo x 4000 | Kg | --- | 8800 | 9100 | 9400 |
| ATL evo x 5000 | Kg | --- | 9800 | 10100 | 10400 |
| ATL evo x 6000 | Kg | --- | 10800 | 11100 | 11400 |
Dotazioni standard
- CNC FAGOR / SIEMENS / FANUC / HEIDENHAIN
- Bancale – Gambe – Testa – Contropunta – Carri realizzati mediante fusione di ghisa
- Guide del bancale temprate ad induzione durezza 50-55 HRC e rettificate
- Linea mandrino supportata mediante cuscinetti di alta precisione
- Cambio gamma automatico Baruffaldi con rapporto 1:4
- Scorrimento dei carri su materiale antifrizione
- Viti a ricircolo di sfere certificate e rettificate ad alta precisione su asse X e Z
- Impianto elettrico con comandi a bassa tensione, è disposta in apposito armadietto chiuso ermeticamente. Il materiale è originale Siemens e/o Schneider
- Lubrificazione automatica gestita da CNC
- Carenatura completa con ante scorrevoli ed illuminazione della zona lavoro con lampade a led
- Pulsantiera di controllo e programmazione, video e volantini montati su pensile mobile e orientabile (per collocarlo nella posizione più favorevole all’operatore)
- Protezioni telescopiche delle guide trasversali
- Protezioni a norma di legge
- Vasca / Vasche per la raccolta dei trucioli su ruote
- Impianto refrigerante con elettropompa
- Micron di sicurezza (anti collisione) per asse X, Z e contropunta
- Fine corsa per asse X, Z e contropunta
- Luce a 3 colori (stato macchina)
- Scambiatore di calore per raffreddamento olio nella testa
- Struttura monolitica (solo con larghezza banco mm 560)
- Testa con n. 2 gamme automatiche

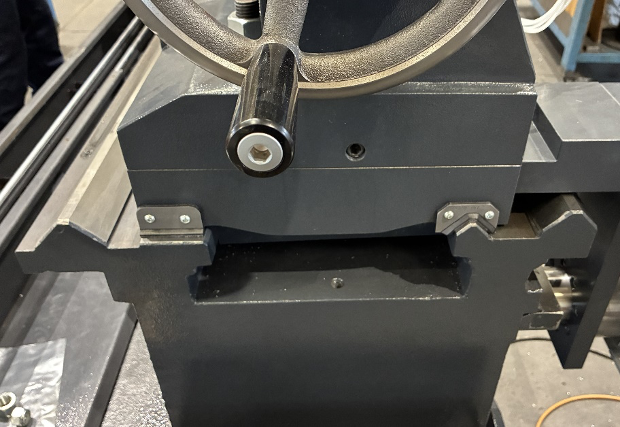

- Spostamento della contropunta lungo il bancale con aggancio manuale al carro
- Lunetta fissa
- Chiavi di servizio – Manuale – Libro di programmazione CNC – Macchina a norme CE
Dotazioni opzionali
- Autocentranti idraulici o pneumatici
- Autocentranti manuali
- Piattaforma manuale a 4 morsetti indipendenti
- Torretta manuale
- Torretta automatica a 4 posizioni
- Torretta automatica a disco a 8/12 posizioni
- Torrette automatica a disco MOTORIZZATA a 8/12 posizioni
- Asse “C” in continuo con movimento tramite motore mandrino o motore indipendente
- Canotto contropunta con movimento idraulico
- Contropunta con bloccaggio/sbloccaggio idraulico della base contropunta lungo il bancale
- Spostamento motorizzato della contropunta lungo il bancale
- Evacuatore di trucioli
- Lunette idrauliche
- Lunetta fissa con Ø maggiori rispetto allo standard
- Lunetta mobile
- Supporto portabareno applicato sul carro
- Unità di rettifica
- Unità di fresatura
- Volantino elettronico portatile
- Volantini montati sul carro tipo torni convenzionali
- Condizionatore armadio elettrico
- Aspiratore fumi
- Sonda di misura dell’utensile
- Sonda di misura del pezzo
- Righe ottiche pressurizzate su asse X e Z
