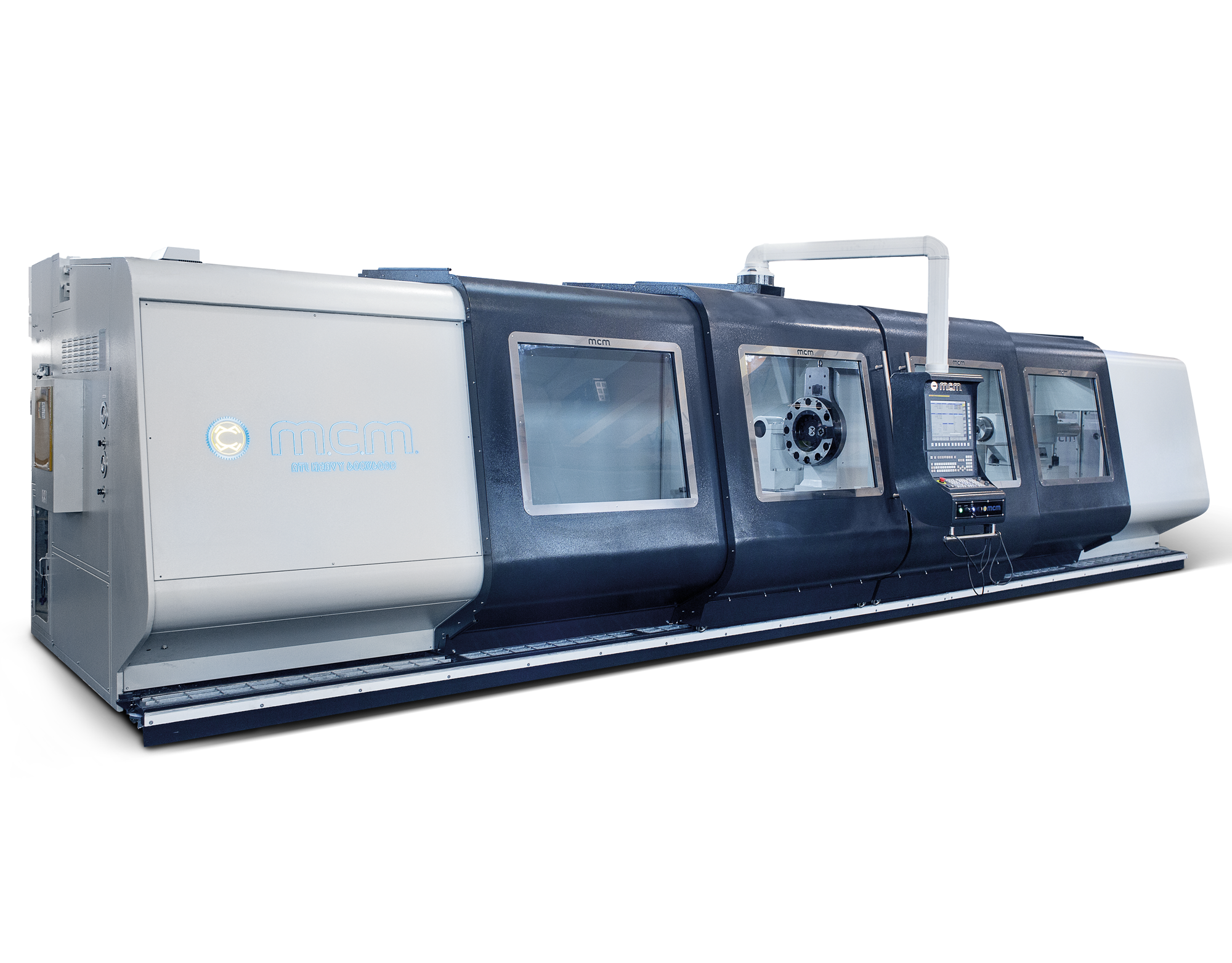

ATL HEAVY evo
400 - 500 - 550 - 600
- Struttura monolitica
| Caratteristiche tecniche | 400 | 500 | 550 | 600 | |
|---|---|---|---|---|---|
| Altezza punte | mm | 400 | 500 | 550 | 600 |
| Ø ammesso sul banco | mm | 800 | 1000 | 1100 | 1200 |
| Ø ammesso sulla slitta | mm | 500 | 680 | 750 | 850 |
| Distanza punte | mm | 1.5-2-3-4-5-6-7-8-9-10-11-12 | |||
| Larghezza del banco | mm | 600 | |||
| Struttura | Monolitica | ||||
| Numero delle guide | N. | 2 (Opt. 3) | |||
| Ø foro del mandrino | mm | 130 (Opt. 100 - 160 - 280) | |||
| Naso del mandrino | Asa | A2-11 | |||
| Gamme velocità (Automatiche) | N. | 2 | |||
| Velocità del mandrino | rpm | 0:1200 | |||
| Potenza motore mandrino (S6/S1) | Kw | 45/30 (Opt. 56/37) | |||
| Corsa carro trasversale | mm | 500 | 600 | ||
| Movimento rapido asse X-Z | m/min | 9 | |||
| Ø canotto contropunta | mm | 120 (Opt. 200 canotto rotante) | |||
| Corsa canotto contropunta | mm | 250 | |||
| Cono interno canotto contropunta | Morse | 6 | |||
| Max. peso ammesso tra le punte | Kg | 5000 (Opt. 7000) | |||
| Controllo numerico | Mod. | Fagor (Opt. Fanuc / Siemens / Heidenhain) | |||
| Peso | 400 | 500 | 550 | 600 | |
|---|---|---|---|---|---|
| Peso del tornio da 3000 mm (D.P.) | Kg | 11500 | 11800 | 12100 | 12400 |
| Ogni metro supplementare | Kg | +1500 | |||
Dotazioni standard
- CNC FAGOR / SIEMENS / FANUC / HEIDENHAIN
- Bancale – Testa – Contropunta – Carri realizzati mediante fusione di ghisa
- Struttura monolitica
- Guide del bancale temprate ad induzione durezza 50-55 HRC e rettificate
- Linea mandrino supportata mediante cuscinetti di alta precisione
- Cambio gamma automatico Baruffaldi con rapporto 1:4
- Scorrimento dei carri su materiale antifrizione
- Viti a ricircolo di sfere certificate e rettificate ad alta precisione su asse X e Z (fino a d.p. 5000 mm) oltre movimentazione del carro longitudinale tramite cremagliera temprata e rettificata a denti inclinati con doppio pignone precaricate e n. 2 motori
- Impianto elettrico con comandi a bassa tensione, è disposta in apposito armadietto chiuso ermeticamente. Il materiale è originale Siemens e/o Schneider
- Lubrificazione automatica gestita da CNC
- Carenatura completa con ante scorrevoli ed illuminazione della zona lavoro con lampade a led
- Pulsantiera di controllo e programmazione, video e volantini montati su pensile mobile e orientabile (per collocarlo nella posizione più favorevole all’operatore)
- Protezioni telescopiche delle guide trasversali
- Protezioni a norma di legge
- Vasca / Vasche per la raccolta dei trucioli su ruote
- Impianto refrigerante con elettropompa
- Micron di sicurezza (anti collisione) per asse X, Z e contropunta
- Fine corsa per asse X, Z e contropunta
- Lunetta fissa
- Luce a 3 colori (stato macchina)
- Scambiatore di calore per raffreddamento olio nella testa
- Spostamento della contropunta lungo il bancale motorizzato
- Volantino elettrico portatile
- Chiavi di servizio – Manuale – Libro di programmazione CNC – Macchina a norme CE
Dotazioni opzionali
- Autocentranti idraulici o pneumatici
- Autocentranti manuali
- Piattaforma manuale a 4 morsetti indipendenti
- Torretta manuale
- Torretta automatica a 4 posizioni
- Torretta automatica a disco a 8/12 posizioni
- Torrette automatica a disco MOTORIZZATA a 8/12 posizioni
- Asse “C” in continuo con movimento tramite motore mandrino o motore indipendente
- Asse “Y”
- Canotto contropunta con movimento idraulico
- Contropunta con bloccaggio/sbloccaggio idraulico della base contropunta lungo il bancale
- Contropunta con canotto interno rotante Ø 200 mm
- Evacuatore di trucioli
- Lunette idrauliche
- Lunetta fissa con Ø maggiori rispetto allo standard
- Lunetta a culla per grandi pesi
- Lunetta mobile
- Supporto portabareno applicato sul carro
- Unità di rettifica
- Unità di fresatura
- Volantini montati sul carro tipo torni convenzionali
- Condizionatore armadio elettrico
- Aspiratore fumi
- Sonda di misura dell’utensile
- Sonda di misura del pezzo
- 3° guida di appoggio inferiore
- Righe ottiche pressurizzate su asse X e Z
