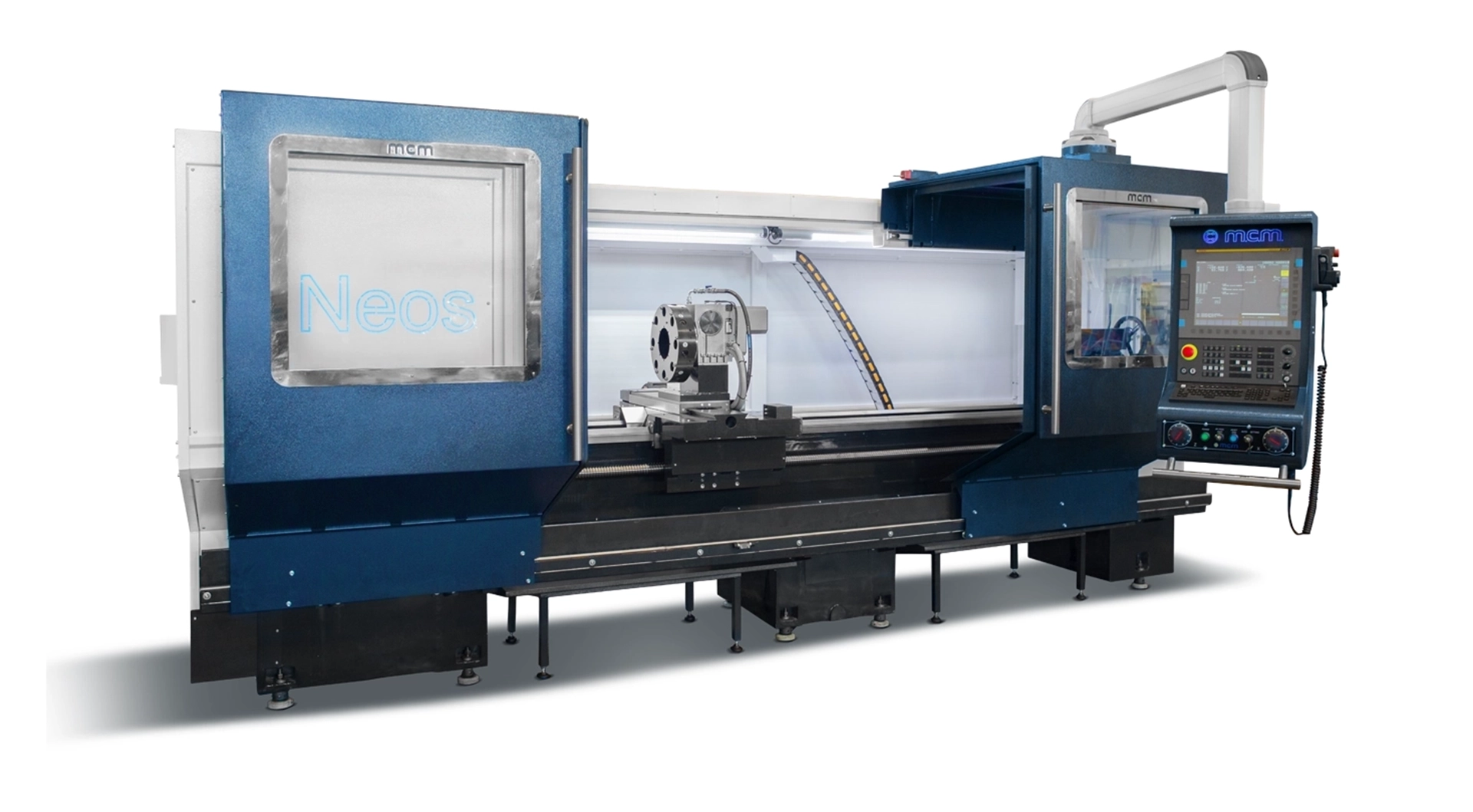

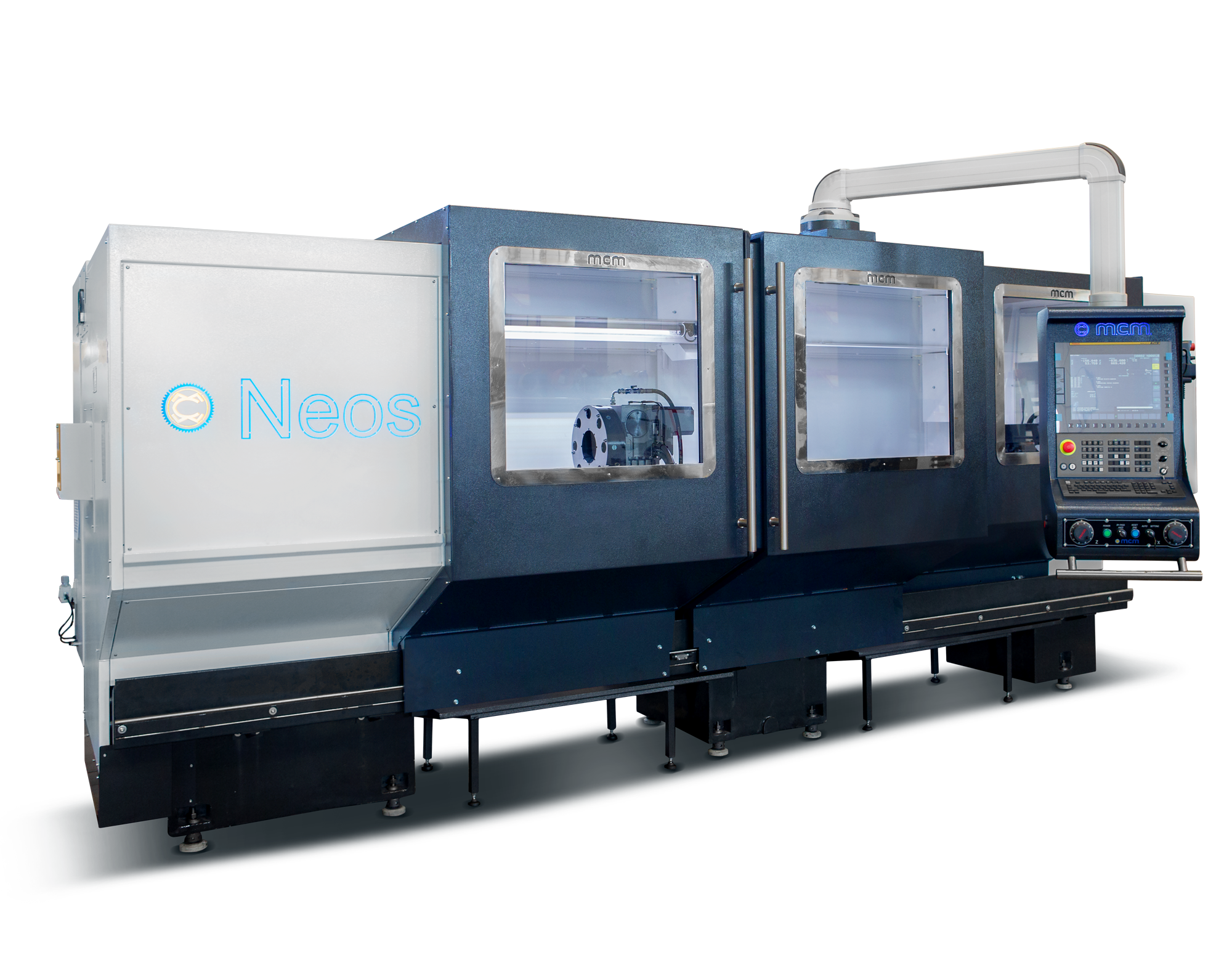

ATL NEOS evo
250 - 280 - 310 - 350 - 400
| Caratteristiche tecniche | 250 | 280 | 310 | 350 | 400 | |
|---|---|---|---|---|---|---|
| Altezza punte | mm | 250 | 280 | 310 | 350 | 400 |
| Ø ammesso sul banco | mm | 500 | 560 | 620 | 700 | 800 |
| Ø ammesso sulla slitta | mm | 240 | 300 | 360 | 440 | 540 |
| Distanza tra le punte | mm | 1 - 1.5 - 2 - 3 - 4 - 5 | ||||
| Larghezza del banco | mm | 400 ( Opt. 500 ) | 500 | |||
| Ø foro del mandrino | mm | 82 (Opt. 105) | 105 (Opt. 82 - 130 - 160 - 205) | |||
| Naso del mandrino | Camlock | 8" | 8" (11") | |||
| Gamme velocità (automatiche) | N. | 1 (2) | ||||
| Velocità del mandrino | rpm | 0:2200 | 0:1800 | |||
| Potenza motore mandrino (S6/S1) | Kw | 22/15 (Opt. 26/18,5) | 26/18,5 (Opt. 33/22) | |||
| Corsa carro trasversale | mm | 300 | 340 | |||
| Movimento rapido asse X-Z | m/min | 12 | 12 | |||
| Ø canotto punta | mm | 85 | ||||
| Corsa canotto contropunta | mm | 150 | 200 | |||
| Cono interno canotto contropunta | Morse | 5 | 5 | |||
| Max. peso ammesso tra le punte | Kg | 1500 | ||||
| Controllo numerico | Controllo numerico | Fagor (Opt. Fanuc / Siemens / Heidenhain) | ||||
| Peso | 225 | 260 | 300 | |
|---|---|---|---|---|
| ATL NEOS EVO x 1000 | Kg | 3600 | 3800 | 3900 |
| ATL NEOS EVO x 1500 | Kg | 3900 | 4200 | 4300 |
| ATL NEOS EVO x 2000 | Kg | 4300 | 4600 | 4700 |
| ATL NEOS EVO x 3000 | Kg | - | 5400 | 5500 |
Dotazioni standard
- CNC FAGOR / SIEMENS / FANUC / HEIDENHAIN
- Bancale – Gambe – Testa – Contropunta – Carri realizzati mediante fusione di ghisa
- Guide del bancale temprate ad induzione durezza 50-55 HRC e rettificate
- Linea mandrino supportata mediante cuscinetti di alta precisione
- Scorrimento dei carri su materiale antifrizione
- Viti a ricircolo di sfere certificate e rettificate ad alta precisione su asse X e Z
- Impianto elettrico con comandi a bassa tensione, è disposta in apposito armadietto chiuso ermeticamente. Il materiale è originale Siemens e/o Schneider
- Lubrificazione automatica gestita da CNC

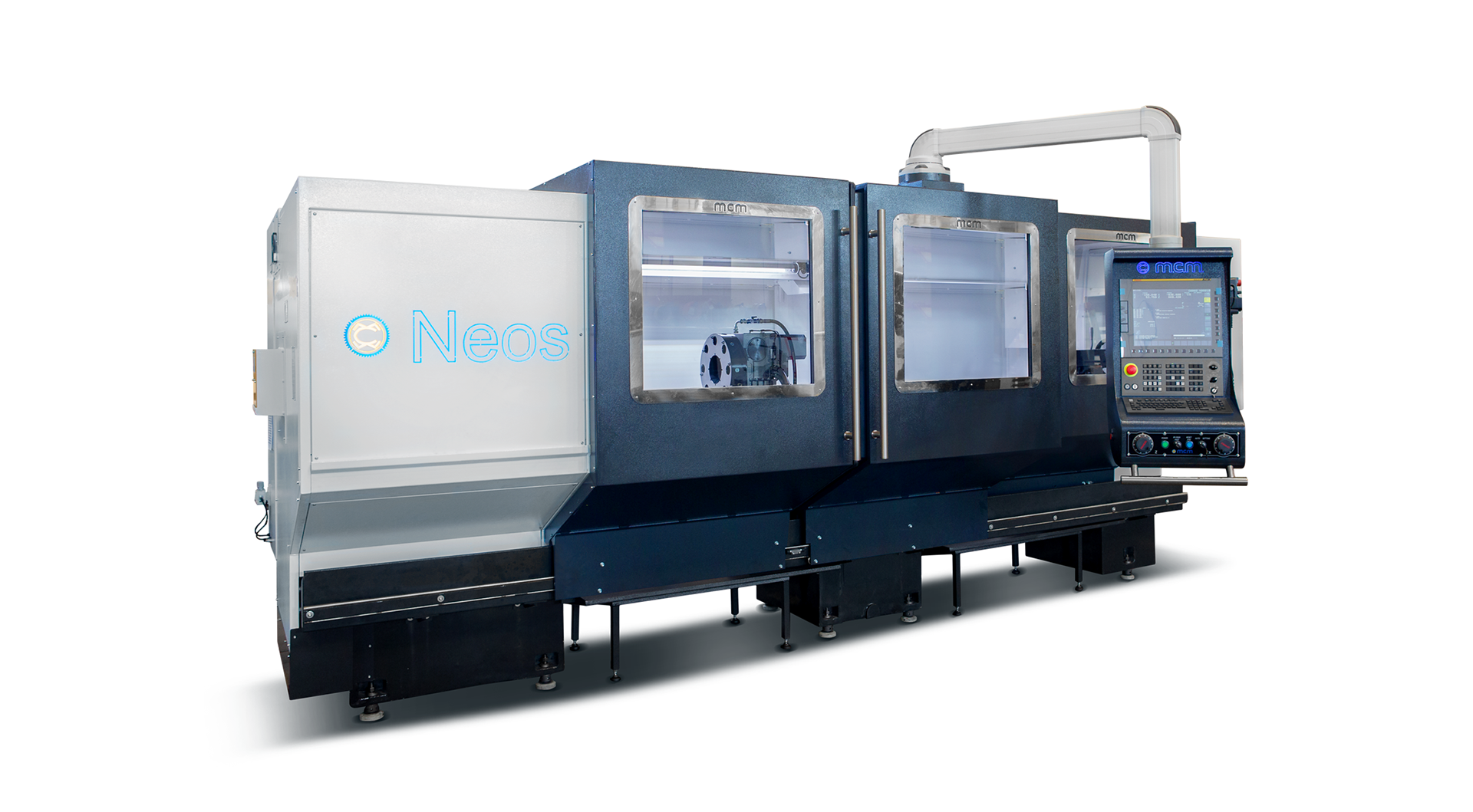

- Carenatura completa con ante scorrevoli ed illuminazione della zona lavoro con lampade a led

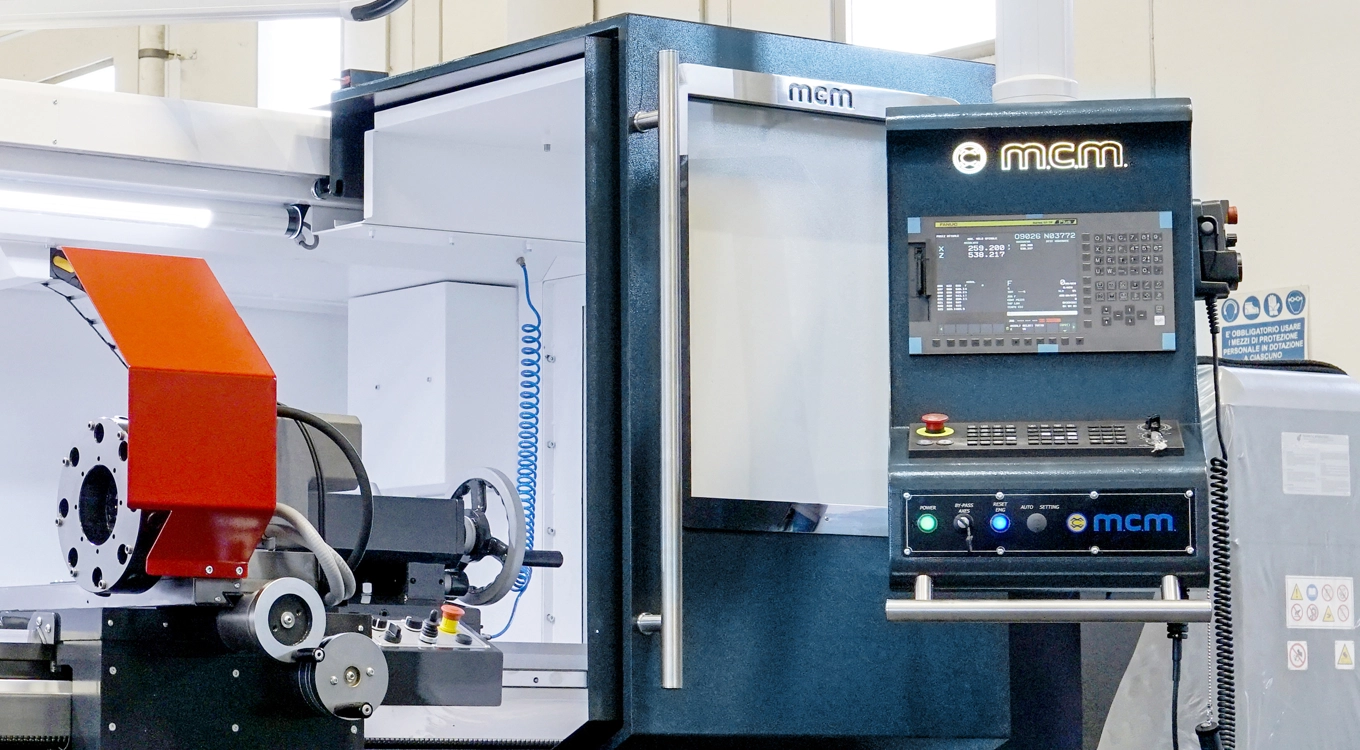

- Pulsantiera di controllo e programmazione, video e volantini montati su pensile mobile e orientabile (per collocarlo nella posizione più favorevole all’operatore)
- Protezioni telescopiche delle guide trasversali
- Protezioni a norma di legge
- Vasca / Vasche per la raccolta dei trucioli su ruote
- Impianto refrigerante con elettropompa
- Micron di sicurezza (anti collisione) per asse X, Z e contropunta
- Fine corsa per asse X, Z e contropunta
- Luce a 3 colori (stato macchina)
- Scambiatore di calore per raffreddamento olio nella testa

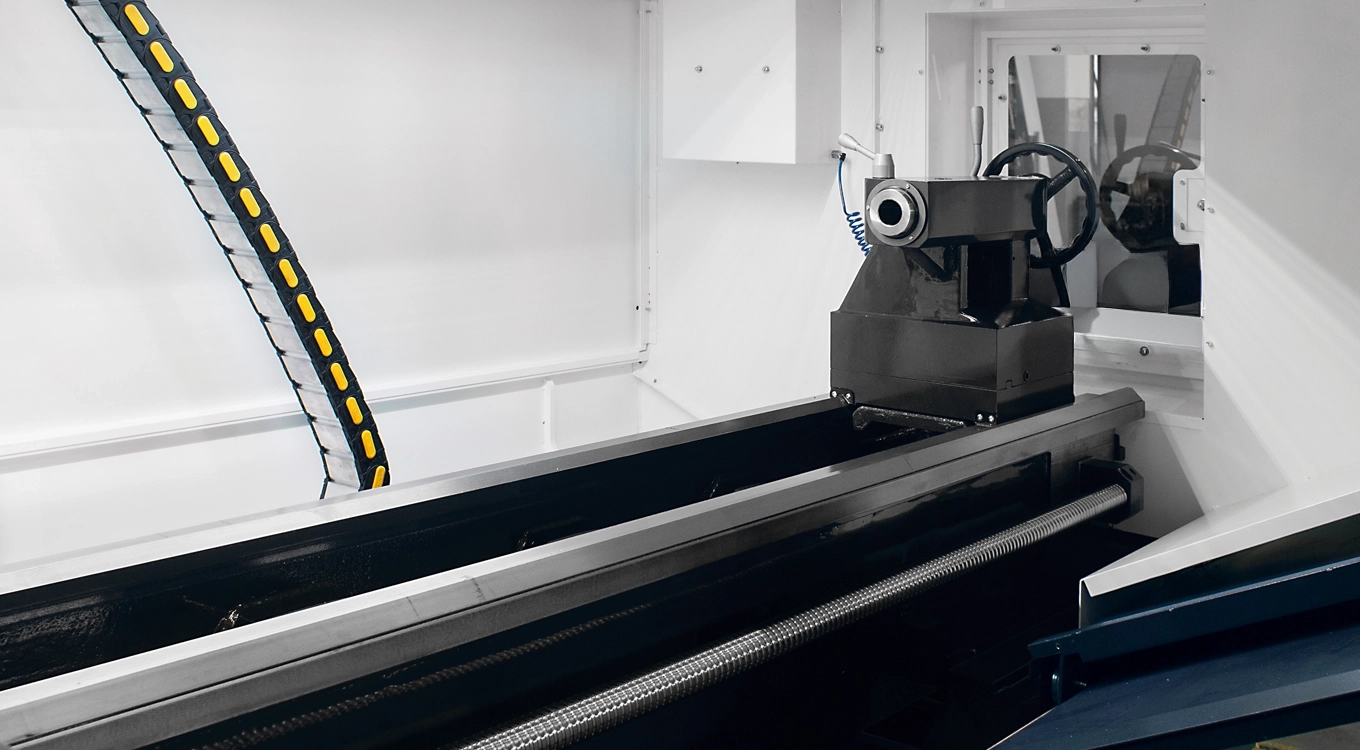

- Aria sulla contropunta per facilitare lo scorrimento lungo il bancale
- Lunetta fissa
- Chiavi di servizio – Manuali – Libro di programmazione CNC – Macchina a norme CE
Dotazioni opzionali

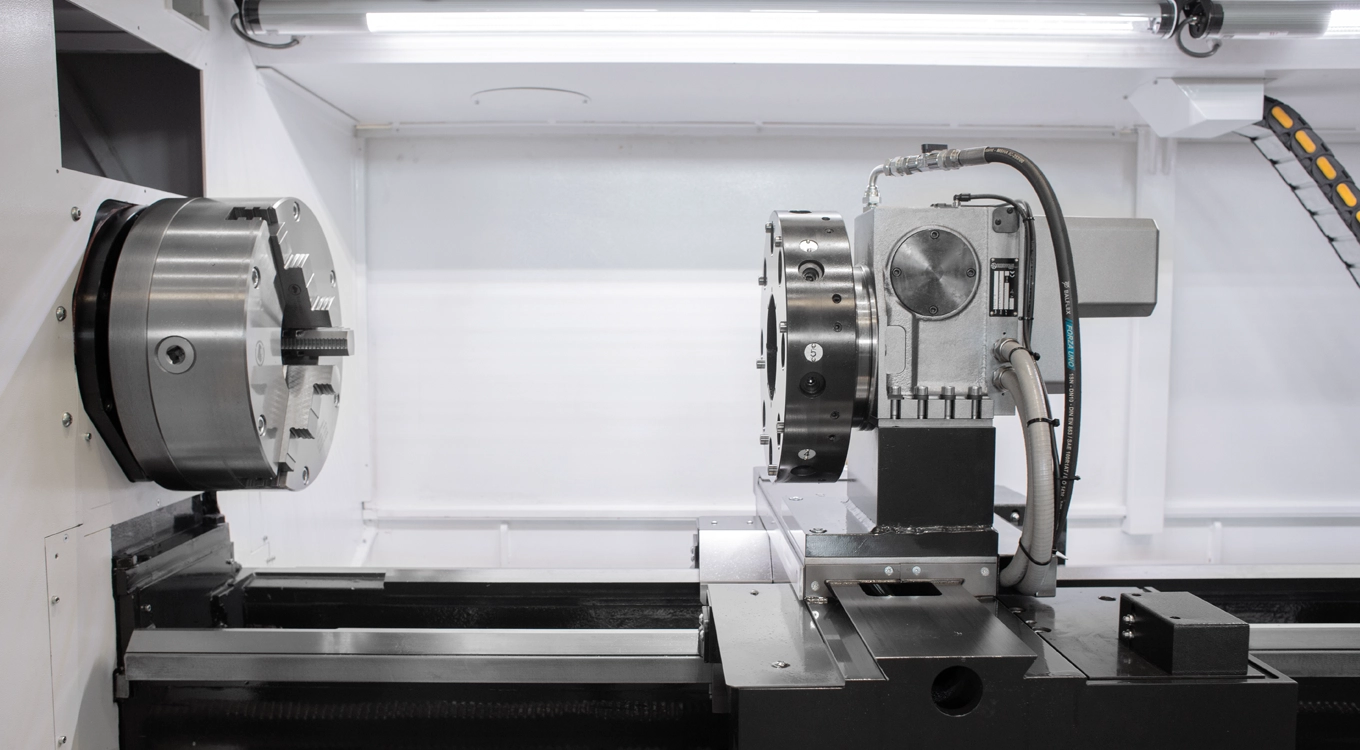

- Autocentranti idraulici o pneumatici
- Autocentranti manuali
- Piattaforma manuale a 4 morsetti indipendenti
- Torretta manuale
- Torretta automatica a 4 posizioni
- Torretta automatica a disco a 8/12 posizioni
- Torrette automatica a disco MOTORIZZATA a 8/12 posizioni
- Asse “C” in continuo con movimento tramite motore mandrino o motore indipendente
- Canotto contropunta con movimento idraulico
- Contropunta con bloccaggio/sbloccaggio idraulico della base contropunta lungo il bancale
- Spostamento motorizzato della contropunta lungo il bancale
- Evacuatore di trucioli
- Lunette idrauliche
- Lunetta fissa con Ø maggiori rispetto allo standard
- Lunetta mobile
- Cambio gamma automatico Baruffaldi rapporto 1:4
- Supporto portabareno applicato sul carro
- Unità di rettifica
- Unità di fresatura
- Volantino elettronico portatile
- Volantini montati sul carro tipo torni convenzionali
- Condizionatore armadio elettrico
- Aspiratore fumi
- Sonda di misura dell’utensile
- Sonda di misura del pezzo
- Righe ottiche pressurizzate su asse X e Y
