T

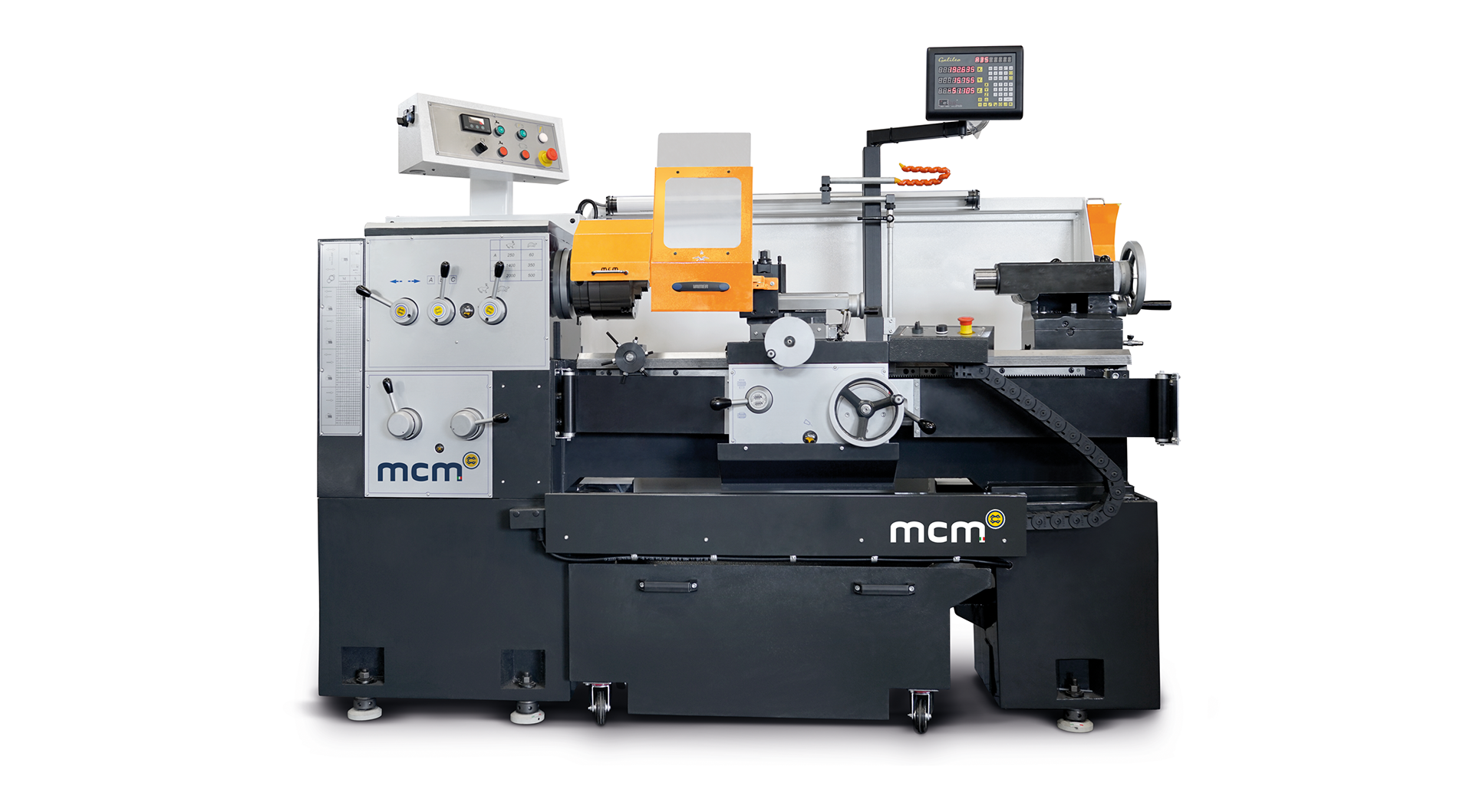

Il Tornio Convenzionale Modello T è la soluzione essenziale per attrezzerie e officine che necessitano di una macchina versatile e semplice da gestire.
L’inverter integrato nel motore mandrino consente una regolazione fluida della velocità, permettendo continuità operativa su materiali e geometrie differenti.
Con una lunghezza tornibile massima di 1500 mm, un diametro tornibile di 460 mm e un motore mandrino da 5,5 kW, il Modello T garantisce prestazioni affidabili e costanti.
La costruzione resistente e il layout operativo chiaro permettono di mantenere controllo e sicurezza durante le operazioni quotidiane, assicurando risultati uniformi nel tempo.
È la scelta ideale per officine, reparti di manutenzione e laboratori che cercano un tornio pratico, duraturo e orientato all’essenziale, senza rinunciare alla qualità costruttiva.
- Velocità a giri variabili (Inverter)
| Caratteristiche tecniche | 180 | 215 | 230 | |
|---|---|---|---|---|
| ALTEZZA PUNTE | mm | 180 | 215 | 230 |
| DIAMETRO AMMESSO SUL BANCO | mm | 360 | 430 | 460 |
| DIAMETRO AMMESSO SULLA SLITTA | mm | 190 | 240 | 270 |
| DISTANZA PUNTE | mm | 1000 - 1500 | ||
| LARGHEZZA DEL BANCO | mm | 290 | ||
| DIAMETRO FORO MANDRINO | mm | 52 | ||
| NASO DEL MANDRINO | Camlock | 6" | ||
| VELOCITÀ INFINITAMENTE VARIABILE (inverter) | rpm | N° 6 GAMME DA 60 A 2000 RPM | ||
| POTENZA MOTORE MANDRINO | Kw | 4 [Opt. 5.5] | 5.5 [Opt. 7.5] | |
| AVANZAMENTI LONGITUDINALI | mm/rev | (38) 0.05 - 1.50 | ||
| AVANZAMENTI TRASVERSALI | mm/rev | (38) 0.025 - 0.75 | ||
| PASSI METRICI | mm | (30) 0.45 - 20 | ||
| PASSI WHITWORTH | T.P.I. | (35) 80 - 1 3/4 | ||
| PASSI MODULARI | mm | (25) 0.25 - 10 | ||
| PASSI DIAMETRAL PITCH | DP | (30) 160 - 3 1/2 | ||
| CORSA CARRO TRASVERSALE (Asse X) | mm | 240 | ||
| CORSA CARRELLINO PORTAUTENSILI | mm | 130 | ||
| DIAMETRO CANOTTO CONTROPUNTA | mm | 60 | ||
| CORSA CANOTTO CONTROPUNTA | mm | 130 | ||
| CONO INTERNO CANOTTO CONTROPUNTA | Morse | 4 | ||
| Peso | 180 | 215 | 230 | |
|---|---|---|---|---|
| T x 1000 | Kg | 2000 | 2100 | 2200 |
| T x 1500 | Kg | 2300 | 2400 | 2500 |
| Optional | ||||
|---|---|---|---|---|
| PASSAGGIO BARRA | ø mm | 65 | ||
Dotazioni standard
- Bancale – Gambe – Testa – Contropunta – Carri realizzati mediante fusione di ghisa
- Guide del bancale temprate ad induzione e rettificate
- Testa con ingranaggi temprati e rettificati; ll mandrino è montato su cuscinetti di alta precisione
- Scorrimento dei carri su materiale antifrizione
- Impianto elettrico con comandi a bassa tensione, è disposta in apposito armadietto chiuso ermeticamente. Il materiale è originale Siemens e/o Schneider
- Bussola di riduzione del cono mandrino
- 2 Punte fisse
- Ripari antinfortunistici a norme CE: Protezione del mandrino con schermo antinfortunistico con microinterruttore di sicurezza interbloccato – Protezione della torretta con schermo antinfortunistico – Protezione posteriore su tutta la lunghezza del macchinario – Protezione vite madre e barre avanzamenti – Fungo di emergenza – Emergenza a filo per la lunghezza del tornio
- Vasca o vasche per la raccolta dei trucioli
- Impianto refrigerante con elettropompa
- Lubrificazione centralizzata delle guide con pompa automatica
- Lunetta fissa e lunetta mobile
- Chiavi di servizio
- Manuali
- Macchina a norme CE
- Velocità a giri variabili
(inverter + potenziometro variazione velocità mandrino + contagiri + resistenza di frenatura) - Aria sulla contropunta per facilitare lo scorrimento lungo il bancale
Dotazioni opzionali
- Torretta portautensili manuale: Quadra – A cambio rapido – Girevole – Multifix
- Autocentrante manuale a 3 o 4 morsetti
- Piattaforma a 4 morsetti indipendenti
- Contropunta rotante
- Visualizzatore di quote 2 o 3 assi
- Lunetta fissa con Ø maggiori rispetto allo standard
- Arresto rotante a 6 posizioni
- Contafiletti
- Illuminazione della zona lavoro
- Velocità di taglio costante
- Carrellino motorizzato
(Standard su mod. TC Megalos) - Spostamento motorizzato della contropunta
(Standard su mod. TC Heavy Plus e TC Megalos) - Apparecchio per tornire conico
- Rettifica
- Piedini di livellamento e ancoraggio
